Hexagon Socket Head Cap Screws BS 2470

ASTM A193 Grade B7 Specifications

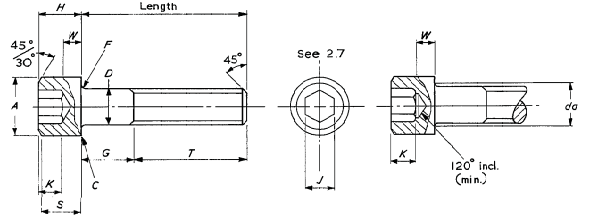

Dimensions of hexagon socket head cap screws,ISO inch (Unified) threads

Hexagon Socket Head Cap Screws BS 2470

Hexagon Socket Head Cap Screws BS 2470

Nominal Size D A H S J K W Fillet radius C T
Body diameter Head diameter Head height Head side height Hexagon socket size* Key engagement Wall thickness F da Chamfer or radius Thread length
Max. Min. Max. Min. Max. Min. Min. Nom. Min. Min. Min. Max. Max. Min.
0 0.0600 0.0568 0.096 0.091 0.060 0.057 0.054 0.050 0.025 0.020 0.003 0.074 0.003 0.500
1 0.0730 0.0695 0.118 0.112 0.073 0.070 0.066 0.050 0.031 0.025 0.003 0.087 0.003 0.625
2 0.0860 0.0822 0.140 0.134 0.086 0.083 0.077 1/16 0.038 0.029 0.004 0.102 0.003 0.625
3 0.0990 0.0949 0.161 0.154 0.099 0.095 0.089 5/64 0.044 0.034 0.004 0.115 0.003 0.625
4 0.1120 0.1075 0.183 0.176 0.112 0.108 0.101 5/64 0.051 0.038 0.005 0.130 0.005 0.750
5 0.1250 0.1202 0.205 0.198 0.125 0.121 0.112 3/32 0.057 0.043 0.006 0.145 0.005 0.750
6 0.1380 0.1329 0.226 0.218 0.138 0.134 0.124 3/32 0.064 0.047 0.006 0.158 0.005 0.750
8 0.1640 0.1585 0.270 0.262 0.164 0.159 0.148 1/8 0.077 0.056 0.007 0.188 0.005 0.875
10 0.1900 0.1840 0.312 0.303 0.190 0.185 0.171 5/32 0.090 0.065 0.009 0.218 0.005 0.875
1/4 0.2500 0.2435 0.375 0.365 0.250 0.244 0.225 3/16 0.120 0.095 0.009 0.278 0.008 1.000
5/16 0.3125 0.3053 0.437 0.425 0.312 0.306 0.281 7/32 0.151 0.119 0.012 0.3465 0.008 1.125
3/8 0.3750 0.3678 0.562 0.550 0.375 0.368 0.337 5/16 0.182 0.143 0.015 0.415 0.008 1.250
7/16 0.4375 0.4294 0.625 0.611 0.437 0.430 0.394 5/16 0.213 0.166 0.018 0.4835 0.010 1.375
1/2 0.5000 0.4919 0.750 0.735 0.500 0.492 0.450 3/8 0.245 0.190 0.020 0.552 0.010 1.500
5/8 0.6250 0.6163 0.875 0.858 0.625 0.616 0.562 1/2 0.307 0.238 0.024 0.689 0.010 1.750
3/4 0.7500 0.7406 1.000 0.982 0.750 0.740 0.675 9/16 0.370 0.285 0.030 0.828 0.010 2.000
7/8 0.8750 0.8647 1.125 1.105 0.875 0.864 0.787 9/16 0.432 0.333 0.034 0.963 0.015 2.250
1 1.0000 0.9886 1.312 1.291 1.000 0.988 0.900 5/8 0.495 0.380 0.040 1.100 0.015 2.500

ASTM A193 Grade B7 Fastener Coatings

PTFE Coated B7 Fasteners
PTFE Coated
Black Phosphated B7 Fasteners
Black Phosphated
Zinc Plated B7 Fasteners
Zinc Plated
Hot Dip Galvanized B7 Fasteners
Hot Dip Galvanized
Cadium Plated B7 Fasteners
Cadium Plated
Ceramic Coated B7 Fasteners
Ceramic Coated
Zinc Nickel B7 Fasteners
Zinc Nickel
Zinc Flake Coated B7 Fasteners
Zinc Flake Coated
