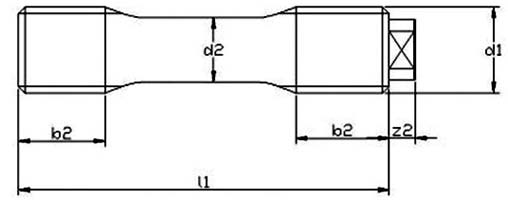

DIN 2510 Form K Stud Bolts

Dimensions for DIN 2510 Stud Bolt

Size (d1) d2 d3 b2 z1 z2 SW
M12 8.5 8 13 1.75 4 7
M16 12 12 16 2 5 10
M20 15 14 20 2.5 6 11
M24 18 14 24 3 6 11
M27 20.5 18 27 3 6 13
M30 23 18 30 3.5 6 13
M33 25.5 25 33 3.5 9 22
M36 27.5 25 36 4 9 22
M39 30.5 28 39 4 10 24
M42 32.5 28 42 4.5 10 24
M45 35.5 32 45 4.5 11 27
M48 37.5 32 48 5 11 27
M52 41 36 52 5 12 30
M56 44 40 56 5.5 13 32
